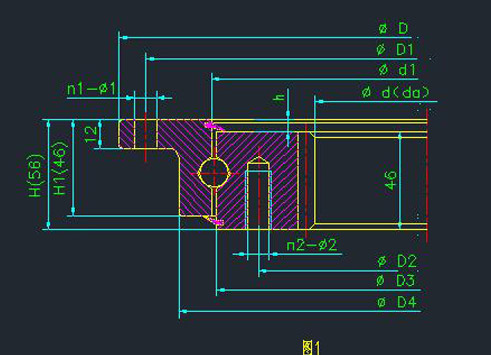

Designation | Internal Gear | TLIR20/414 Slewing Ring Bearing |
Boundary Dimension | d (da) | 326.5 |
D | 518 | |
H | 56 | |
H1 | 46 | |
h | 10 | |
Mounting Hole Size | D1 | 490 |
D2 | 375 | |
n1 | 8 | |
n2 | 12 | |
φ1 | φ18 | |
φ2 | M12 | |
Structure dimensions | D4 | 453 |
d1 | 415.5 | |
D3 | 412.5 | |
Gear Data | m | 5 |
z | 67 | |
do | 335 | |
x | 0 | |
Wt (KG) | 28 |
